بررسی تایمر/کانتر یک (1) در میکروکنترلرهای AVR ؟ [20]

دوشنبه, ۴ فروردين ۱۳۹۳، ۰۲:۱۵ ب.ظ

اینبار با "بررسی تایمر/کانتر یک" در خدمتتون هستم.



پس با ما در ادامه مطلب همراه باشید ...



سلام

سال نوتون مجددا مبارک !

چه حال و خبرا ؟؟؟!!!

حواستون به تعطیلات هست ؟ زود میگذره ها ...

کلا هرچی که خوبه زود تموم میشه !

مثلا الان پست بیستم آموزش رو داریم شروع میکنیم ! کی باورش میشد که کار به اینجا بکشه ؟!

به هر حال ...



این دفعه میخوایم تایمر/کانتر یک رو بررسی کنیم.

در پست های قبلی تایمر/کانتر صفر رو بررسی کردیم و در مورد برنامه نویسی هم صحبت کردیم.

در این بخش از آموزش حرف خاصی برای گفتن نداریم و عمده مطالب همون چیزاییه که برای تایمر/کانتر صفر گفتیم !

عاجزانه تقاضامندم پست ها رو به ترتیب شماره بیاین جلو (میونبُر نزنید !)



پس اول این پست ها رو یه بار دوره کنید :



آشنایی با تایمر/کانتر میکروکنترلر AVR ؟ [13]

بررسی تایمر/کانتر شماره صفر (0) میکروکنترلرهای AVR ؟ #1 [14]

کارگاه عملی - شماره 3 : کار با تایمر/کانتر صفر [19]



اول از همه یادآوری میکنم که تایمر/کانتر یک،16 بیتیه !



طرح مسئله :



میخوایم یه فلاشر LED بسازیم که هر 2 ثانیه یه بار چشمک بزنه (بازم فلاشر !!!)

فرکانس کاری میکرو رو 16 مگاهرتز در نظر میگیریم.



حل مسئله :





فرمول بالا که معرف حضورتون هست ؟ (اگه نیست بگید تا کلمو بکوبم تو دیوار! crying)



با فرکانس 16 مگاهرتز،حداکثر تاخیری که میتونیم بسازیم 4.096 میلی ثانیه است.

با انتخاب ضریب تقسیم 8،فرکانس ما به 2 مگاهرتز کاهش پیدا میکنه و ماکزیمم تاخیری که میشه باهاش ساخت به 32.768 میلی ثانیه افزایش پیدا میکنه!

اما ما نیاز به تاخیر 2 ثانیه ای داریم ! چیکار کنیم ؟!

کاری که برای اولین بار در سلسه مباحث آموزشی وبلاگ پرمحتوای نویز cheeky میخوایم انجام بدیم اینه :



2s ÷ 32.768 ms = 61.03561



2 ثانیه ای که مد نظر ما بود رو به 32.768 میلی ثانیه بدست آمده از ضریب تقسیم 8،تقسیم کردیم که حاصل با تقریب حدودا 61 در اومد !



معنی این عدد 61 چیه ؟

یعنی اگه 61 بار تایمر از صفر بشماره و به ماکزیمم (65535) خودش برسه (سرریز بشه)،مدت زمان 2 ثانیه طی میشه !



بررسی رجیسترها :



بررسی رجیستر TCCR1B :

Timer/Counter1 Control Register B - TCCR1B

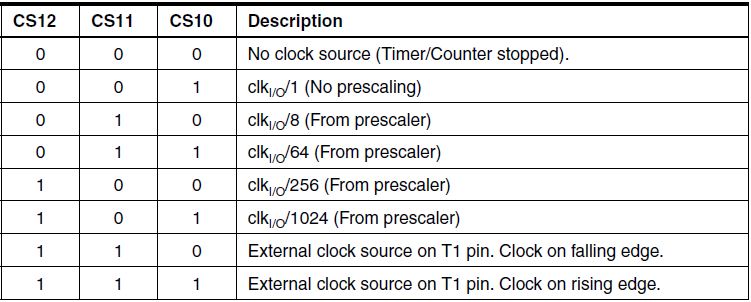

بیت های 0 و 1 و 2 ؛ Bit 2:0 – CS12:0: Clock Select :

از این بیت ها برای تعیین فرکانس تایمر/کانتر 1 یا همون انتخاب ضریب تقسیم استفاده میشه.





که در اینجا،چون ضریب تقسیم رو 8 انتخاب کردیم،باید مقدار سطر سوم رو انتخاب کنیم (010).

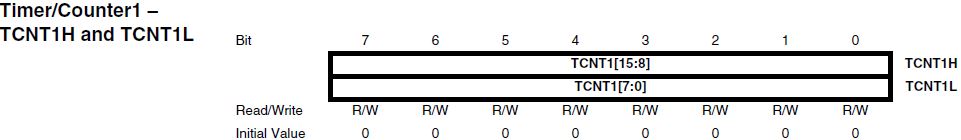

بررسی رجیستر TCNT1 :

Timer/Counter1-TCNT1H and TCNT1L



این رجیستر حاوی مقدار تایمر/کانتر یک است.

چون تایمر/کانتر یک،16 بیتیه،از دو رجیستر 8 بیتی در کنار هم استفاده شده که با پسوندهای H و L مشخص شده اند.

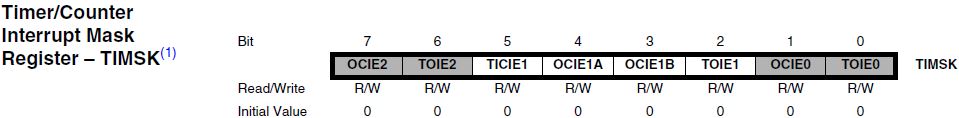

بررسی رجیستر TIMSK :

Timer/Counter-Interrupt Mask-Register



درباره این رجیستر قبلا صحبت شده !

اما در همین حد بدونید که بیتهایی که رنگ پس زمینه سفید دارند،مربوط به تایمر/کانتر یک هستند.

در اینجا تنها بیت TOIE1 مد نظر ماست که با یک کردنش وقفه سرریز تایمر/کانتر یک رو فعال میکنه !

و ما هم این فلگ رو فعال میکنیم !



بررسی رجیستر TIFR :

Timer/Counter Interrupt Flag Register – TIFR



از این رجیستر هم قبلا یاد کردیم.

در اینجا هم تنها بیت TOV1 مد نظر ماست.

هنگامی که تایمر/کانتر یک سرریز میشه،این بیت 1 میشه و پس از اینکه زیرروال مربوط به وقفه بصورت کامل انجام شد صفر میشه و اگه زیرروالی وجود نداشت،با نوشتن یه یک دیگه روی اون،صفر میشه !!!



خب.

این هم از این قسمت از آموزش !

این جدا کردن کدنویسی از اصل آموزش هم معضلی شده برای خودش !



نمیدونم هم چیکار کنم.

لطفا شما هم نظر بدید در مورد این موارد و مسائل !!!



فعلا حداحافظ ...
